產品介紹

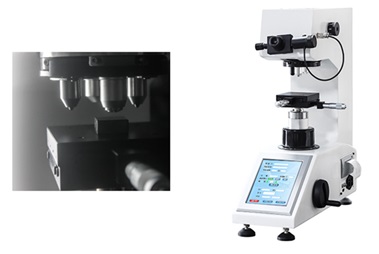

VTD514自動轉塔數顯雙壓頭
顯微硬度計同時安裝有
維氏、努氏壓頭及高倍、低倍物鏡。可同時檢測維氏硬度和努氏硬度值。
采用光學交叉導軌升降機構、力值準確、圖像清晰，是理想的高端顯微硬度計。
主要特點
-
同時安裝有維氏、努氏壓頭及高倍（40X）、低倍物鏡(10X)。
-
8寸觸摸屏界面，用戶操作簡便。
-
自動轉塔，測試時壓頭與物鏡自動相互切換，測試點自動定位精確。
-
采用光學交叉導軌導向的升降機構，保證導向精度，無間隙；采用齒輪齒條二級傳力，可以實現快速平穩傳力。
-
壓頭在打壓前后，壓頭位于壓頭保護罩內，確保了壓頭被樣品或其他物品的觸碰。
-
長物距消、色差光學系統（選件），40倍高清物鏡離樣品距離大于2.5毫米，完全避免物鏡和樣品的觸碰。
-
光學系統可選用：200、500、600倍光學放大功能（選件）。
-
光源采用LED燈，壽命長，無需更換燈泡。
-
配內置攝像頭（選件），圖像更清晰。
-
最大試驗力2Kg（選件）。
-
可按照標準硬度塊或長度標尺，進行標定,按照高中低硬度值自動進行硬度修正，硬度值更精確。
-
各種硬度值相互轉換，數據統計保存，方便查詢并打印輸出。
-
備有RS-232接口，可與計算機聯機。
-
檢驗結果數據以EXCEL格式自動保存在U盤中（選件）。
-
試驗設置參數通過密碼保護。
-
中、英文等至少3種語言供選擇，其他語種可定制。
技術參數
|
型號 |
VTD514 |
|
試驗力 |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1Kgf (9.8N) |
|
符合標準 |
GB/T4340.2、 ASTM E92 |
|
測量分辨率 |
0.01µm |
|
數據顯示輸出 |
8寸觸摸屏顯示讀數，可儲存20種測試結果, 內置打印機和RS-232接口，可選配U盤以EXCEL格式保存數據 |
|
轉換標尺 |
洛氏、布氏 |
|
硬度測試范圍 |
8~2900HV/HK， |
|
試驗力施加方法 |
自動（加荷、保荷、卸荷） |
|
測試顯微鏡放大倍率 |
400X，100X，
200X、500X、600X（選件），2.5毫米物距物鏡可選 |
|
試驗力保荷時間 |
1-99s |
|
最大允許試件高度 |
100mm |
|
壓頭到機壁距離 |
130mm |
|
X-Y試臺 |
尺寸：100*100mm 最大移動：25*25mm |
|
尺寸 |
540*260*650mm |
|
重量 |
約50Kg |
|
電源 |
AC220V+5%，50-60Hz |
標準附件
|
名稱 |
數量 |
名稱 |
數量 |
|
砝碼軸 |
1根 |
砝碼 |
6個 |
|
測微目鏡 |
1個 |
顯微硬度塊（高塊、中塊） |
各1塊 |
|
努氏硬度塊 |
1塊 |
顯微壓頭、努氏壓頭 |
各1個 |
|
XY試臺 |
1個 |
萬向底腳 |
4只 |
|
水平儀 |
1個 |
備用保險絲（2A） |
2根 |
|
電源線 |
1根 |
防塵罩 |
1個 |
|
產品合格證、保修卡 |
1份 |
說明書 |
1份 |
|
打印紙 |
1份 |
觸摸筆 |
1支 |
|
內六角扳手（2.5mm） |
1把 |
|
|
選配件
|
細絲夾持臺 |
1個 |
平口夾持臺 |
1個 |
|
薄片夾持臺 |
1個 |
維氏測量軟件 |
1套 |
